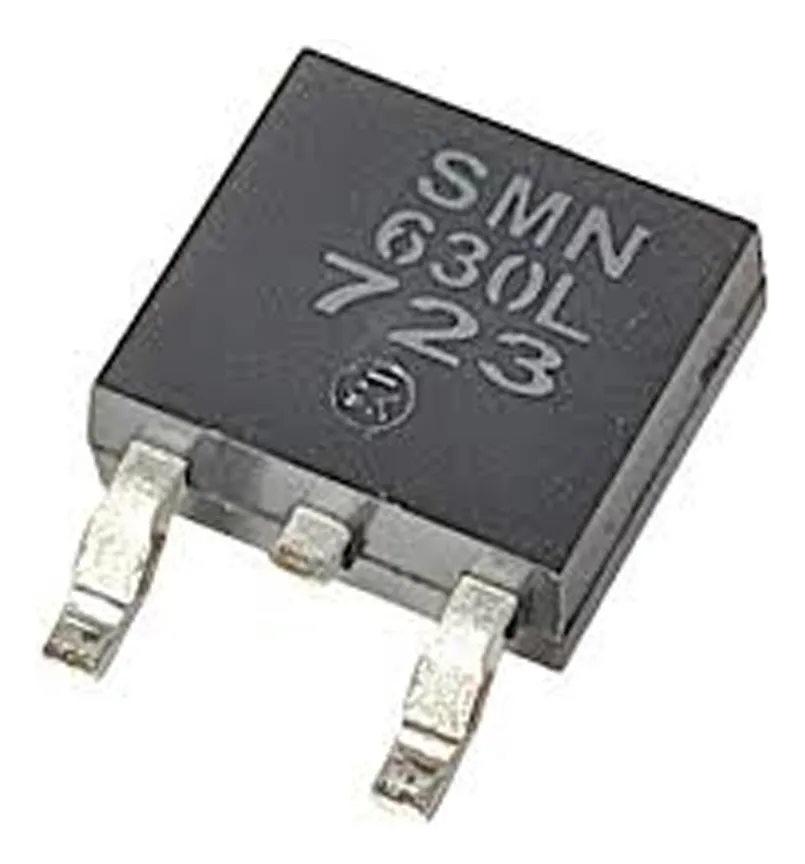

Transistor Mosfet Smn630l Smn-630l Smn 630l Smn 630ld
1.99€
📌 Descrição geral
O SMN630L / SMN630LD é um transistor MOSFET de potência, canal N (N-Channel), usado em aplicações de comutação, drivers e circuitos de potência (ex.: fontes, conversores, TVs, etc.).
🧱 Características principais (típicas)
-
Tipo: N-Channel Power MOSFET (Lógica/Logic Level)
-
Tensão máxima Drain-Source (V<sub>DSS</sub>): 200 V
-
Corrente contínua de dreno (I<sub>D</sub>): ~9 A (TC=25 °C)
-
Corrente em pulso (I<sub>DM</sub>): valor maior e especificado no datasheet (pulsado)
-
Tensão Gate-Source máxima (V<sub>GSS</sub>): ±20 V
-
R<sub>DS(on)</sub> (resistência de condução): ~0,34–0,44 Ω (dependendo de condição)
-
Carga total do gate (Q<sub>g</sub>): ~12 nC
-
Capacitância de saída (C<sub>oss</sub>): ~84 pF
-
Tempo de subida (t<sub>r</sub>): cerca de ~79 ns
-
Temperatura de junção (T<sub>j</sub>): até ~150 °C
-
Pacote: TO-252 (às vezes marcado como DPAK)
🔍 Observações
-
É um MOSFET “Logic Level”, o que significa que pode ser conduzido com níveis de tensão de porta relativamente baixos, adequado para controle direto por microcontroladores ou circuitos de lógica.
-
O datasheet completo detalha curvas, limites térmicos e dimensões mecânicas específicas.
📌 Onde é usado
Estes MOSFETs aparecem frequentemente em fontes comutadas, drivers de potência, inversores e aplicações em eletrónica de potência onde tensões até 200 V e correntes de alguns amperes são necessárias
